| 产品特性：防水防腐 | 是否进口：否 | 产地：湖北 |
| 品牌：麻城施迈赛 | 型号：RD-III | 额定电压：220V |
| 超行程：25±5mm | 工作行程：20±5mm | 3C额定电压范围：440V及以下 |
| 额定电流：2A | 应用范围：输送机 | 接触电阻：1MΩ |
| 绝缘电阻：0.5MΩ | 寿命：5000000次 | 产品名称：打滑开关 |
| 外壳材质：金属 | 复位方式：自动 | 触点类型：常开常闭 |
| 防护等级：IP67 | 最小包装数：1 |

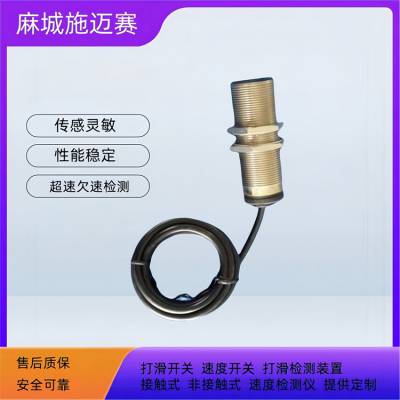

RD-III旋转探测仪(RD-111)低速开关两线常开_220VAC是种非接触式感应的速度传感器，该产品对机械转动装置（皮带机、提升机、斗提机、链式输送机、皮带秤、螺旋输送机）常出现的堵转、卡转、超载慢转、皮带打滑、转动链（带）脱落、转动轴断裂等故障均能有效及时处理，可起到保障、保护设备的作用。
、
速度开关_RD-III也称为旋转探测仪是在原型号RD-II基础上改进的种新产品：广泛应用于钢铁、电力、化工、水泥、煤炭、冶金、建材、矿山、港口码头、粮食仓库等各类使用输送设备的行业。
改进内容
1、外形的改进
①筒体：由原先II型的Ф38×120mm变成Ф30×115mm的螺纹筒体，配备Ф30mm两只六角螺母。
②支架：由原先长120mm，宽65mm的长方形支架变成宽40mm的L型支架（上方有Ф30mm的孔）。
2、筒体尾部增添检测指示灯，来个信号，指示灯就闪烁次。
3、增添跳脱时间刻度盘
筒体尾部增添防雨型电位器和刻度盘。跳脱时间可由3~17自由调定。
4、配置中间继电器
电路进行了大幅度的改进，工作电流减少，适应各类220VAC中间继电器工作更能满足用户的需求（产品配置中间继电器）。
工作原理
RD－III型旋转探测仪安装在被传动轴旁，被传动轴装有检测片(参见安装示意图)。当电动机运转时，通过传动装置驱使被传动轴转动，被传动轴上的检测片也随之转动。旋转探测仪接收到检测片的均匀间隔脉冲信号，此时旋转探测仪为闭合状态，通过串接中间继电器的自保触头使交流接触器吸合(参见电气接线图)交流接触器主触头闭合使电机转动。当设备发生卡转，堵转、皮带打滑、传动带脱落故障时，被传动轴将慢转或停转，此时检测片也随之慢转或停转，RD－III型旋转探测仪将接收不到检测片的均匀间隔脉冲信号。在工艺时间内(3~17)未接收到转动信号，旋转探测仪将由闭合状态转为断开，中间继电器也断开，交流接触器断开，在3~17内及时停机，可靠的保护设备(此产品接收检测片转动信号与电机大小无关)。
特点
·结构简单实用、性能稳定可靠
·防尘、防震、防潮
·体积小、重量轻、寿命长
·跳脱时间可调
·输出信号既可与现场设备联锁使用，也可送达微机控制系统
·有运行故障提示灯
·性价比，安装方便，免维护
·特别适用于环境恶劣的场所
技术参数
工作电源：220VAC±15％
| 负载电流：≤***
|
绝缘电阻：＞500MΩ
| 输出信号：开关量信号
|
环境温度：-20℃~+60℃
| 环境湿度：≤90%
|
外型尺寸：Φ30×115mm
| 重 量：0.1Kg
|
防护等：IP66
| 检测速度范围：1~200转/分
|
跳脱时间：3-17
| 响应时间：<2mS
|
检测间距H2：≤8mm
| 小安全工作距离H1：≥20mm
|
安装说明
所有的传动装置，如螺旋输送机、提升机、皮带输送机、拉链机、破碎机等都应在其被传动轴处(机器尾端)进行安装，见图。
注意：安装示意图中旋转探测仪的安装位置视具体情况而定，不必拘泥于此图，在不影响正常工作的提下只要满足“单位时间内给探头间隔均匀的脉冲信号”这个条件即可。
机械安装工序：
l、拆下端盖，在端盖中心钻≥Φ12孔，在端盖下部钻Φ5.l孔、攻丝M6(与旋转探测仪支架两孔相配套加工)后用螺丝固定端盖与支架
2、在轴头上钻Φ5.1孔，攻丝M6、深10~15mm
3、旋紧双头螺杆
4、装端盖
5、装检测片，H1≥20mm并用螺母固定
6、安装旋转探测仪、调整H2=4mm
有些机器的被传动轴较长，伸出端盖以外，针对此类情况只需将检测片制作成匝形固定在轴头上即可(请注意检测片的平面与旋转探测仪的探头平面保持平行。如安装在金属底座上，为防止磁性材料强干扰造成设备无法启动，请特别注意H1的距离)。
电器接线：RD－III型旋转探测仪和中间继电器串联使用
