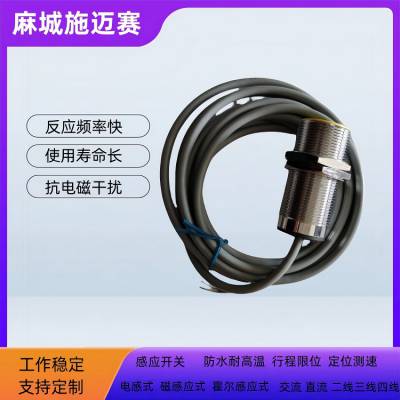

冶金铸造接近开关SM-LT\IP67又叫无触点接近开关，是理想的电子开关量传感器。它是一种无需运动部件进行机械直接接触二可以操作的位置开关。用于一般的行程控制，定位、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适应能力，是一般机械式行程开关所不能比的。

　　接近开关SM-LT与我们在电力拖动控制线路中所用的限位开关的作用有点类似，只不过限位开关是有触点的开关而接近开关是无触点的开关。这种开关既有限位开关和微动开关的特性又有传感器的特性。因此接近开关除了用在限位保护控制和行程控制之外，根据它的不同工作原理可以作为检测金属是不是存在的传感器使用；也可以作为高速计数、定位以及测速使用；还可以作为液面控制和检测零件尺寸的作用等。下面与朋友们聊聊关于问题中接近开关的型号含义及用途。

　　接近开关用途是非常的多，我们在前面已经简单地列举了一些，现在我们举几个比较常用的来具体说明一下，个常用的就是高频振荡型的接近开关，它一般是由感应头、振荡器、检测电路和输出电路以及电源这几个部分构成。当有金属物体靠近接近开关的时候，里面的感应头由于检测到了金属物体会使内部振荡电路产生一种涡流损耗，导致振荡回路中的等效阻抗增大，其能量消耗也会随之增大最终会使振荡停止，然后内部的检测电路会根据振荡器的工作情况去控制输出电路的工作，用输出信号去控制其它电器，从而达到控制的目的。这种高频震荡型的接近开关只能检测金属类的物体，还有一种电容式的接近传感器既可以检测金属物体又可以检测非金属物体。

　　接近开关在很多行业都有应用，特别在工业上用的更加普遍。接近开关的种类有无源，光电式、霍尔式，电容式、涡流式等几大类接近开关，也是在工业以及其它行业用的较多的接近开关。

　　接近开关是什么

　　接近开关可以说是一种不需要运动部件，就可以因为机械的直接接触而操作的位置开关，当相关的物体在接近开关的时候，可以感应到动作距离，从而驱动直流电器或者给计算机装置提供一个控制指令，是非常理想的电子开关量传感器。接近开关应用到非常多的行业，特别是在工业上，运用的更加的普遍，它被分为无源式、光电式、电容式等几大类，能够准确的反应出机器运动机构的位置和行程。

　　看着这么多种类的接近开关不要以为很难，它都有一个共同特点，就是有属于自己的检测距离，当可动机械部件位移到它的检测范围内，接近开关就开始动作，但是不同种类的接近开关对检测对象是有要求的。

　　不同种类接近开关的检测对象物质的选择

　　无源接近开关的检测对象物质可以是带磁性物质或者铁质材材料，涡流式接近开关的检测对象物质必须是导电材质，电容式接近开关的检测对象物质可以是导体材料、粉末状物质、液体介质也行，霍尔式接近开关的检测对象物质那必须得磁性物质，光电式接近开关的检测对象要求就是可动部件需要带有反光面产生反射光才能驱动光电式接近开关动作。

　　接近开关两线制

　　接近开关两线制接线特别简单，把接近开关和负载串联，然后接上电源，用匹配的检测对象物质接近接近开关，接近开关就会动作。

　　接近开关三线制引线有颜色标识

　　接近开关三线制引线有颜色标识，电源正极线颜色（红或棕）、电源0V线颜色（蓝）、信号线颜色（黄或黑）。

　　接近开关三线制接线，因为接近开关三线制有分PNP型NPN型两种，所以它的接线有区别。如果是NPN型的接近开关接线，找到接近开关信号线，接上负载，然后负载再接接近开关电源正极线。如果是PNP型接近开关同样找到接近开关信号线，接上负载，然后负载在接接近开关电源0V线。

　　接近开关怎么判断是NPN型还是PNP型

　　由二极管的特性可知，P代表阳极（+）N代表阴极（-）。又因为二极管正向导体反向截止。三极管可以看作是由两个二极管组成。而又知道接近开关电源正极，它就相当于三极管的基极，因此以电源正作为出发点。用万用表的电阻档，红表笔接电源正，黑表笔分别接0v电源线和信号线，如果分别测量电阻很小，在交换表笔测量，如果分别测量电阻很大，那么可以此接近开关是NPN型，反之是PNP型接近开关。

　　接近开关的使用选择好检测对象物质，正确接线，然后安装时，把检测距离调好。接近开关的主要与二次电气元件组合使用，如中间继电器，交流接触器、电磁阀等。

　　接近开关的几个掌握技巧

　　1、可能有的人会说接近开关的种类这么多，看着就很难，其实这些种类的接近开关都有一个共同的特点，那就是它们都有属于自己的检测距离，当机械的部件移到它的监测范围内时，它就会自己有所动作。

　　2、一般无源的接近开关它的检测对象物质，是可以带着磁性物质或者铁质物质的;而电容式的接近开关的检测对象物质则可以是导体材料、粉末状物质或者液体介质都行;光电式的接近开关它的检测对象要求则是需要可动部件带有反光面，这样所产生的反射光才能驱动光电式来接近开关动作。
