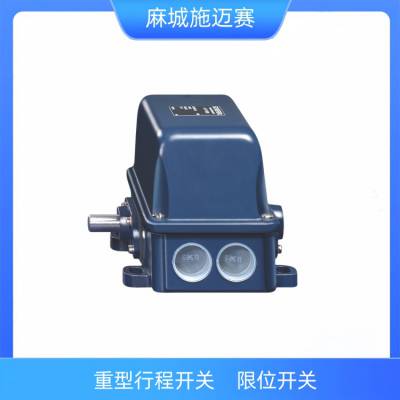

行程开关TS064-30Y、 TS064-12Y重型限位开关主要由开关元件、接线端子、开关操动件、传动部分组成，根据开关触头接通和断开机械处理，开关元件有下述二类：
缓动开关：开关的接通和断开动作切换时间与开关操动速度有关，操动速度越快、开关的切换也越快。

行程开关TS064-30Y、 TS064-12Y重型限位开关是用以限定机械设备的运动极限位置的电气开关。这种开关有接触式的和非接触式的。 接触式的比较直观，机械设备的运动部件上，安装上限位开关，与其相对运动的固***上安装极限位置的挡块，或者是相反安装位置。当限位开关的机械触头碰上挡块时，切断了(或改变了)控制电路，机械就停止运行或改变运行。由于机械的惯性运动，这种行程开关有一定的“超行程”以保护开关不受损坏。

限位开关的工作的实际有效距离。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和机。

限位开关分工作限位开关和极限限位开关，工作限位开关是用来给出机构动作到位信号的。极限限位开关是防止机构动作超出设计范围而发生事故的。工作限位开关安装在机构需要改变工况的位置，开关动作后，给出信号，进行别的相关动作。

极限限位开关安装在机构动作的最远端，用来保护机构动作过大出现机构损坏

当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。当滚轮上的挡铁移开后，复位弹簧就使行程开关复位。这种是单轮自动恢复式行程开关。而双轮旋转式行程开关不能自动复原，它是依靠运动机械反向移动 时，挡铁碰撞另一滚轮将其复原。

限位开关又称行程开关，可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。由开关接点开、合状态的改变去控制电路和电机。

限位开关的作用

　　1、保护

　　限位开关的作用中最为重要的一定就是其保护效果，限位开关也称行程限位开关，主要用于控制机械设备行程和进行限位保护。在实际运用中，行程限位开关安装于预先安排的位置，在装于生产机械运动部件模块撞击行程时，行程限位开关触点动作，***实现电路之间切换。限位开关指就是一种根据运动部件行程位置进行正确切换电路电器，限位开关的作用原理与按钮类似。广泛用于各类机彩铝门窗、起重机械等用以控制其行程和进行终端限位保护。

　　2、日常生活

　　随着社会不断进步，电器设备在我们的日常生活中大量使用，在很多的电器设备中都离不开限位开关使用，那么限位开关的作用是什么呢？限位开关最为主要的作用就是对机械进行连锁保护。在生活中最常见的莫过于限位开关在洗衣机、录音机中应用。当洗衣机脱水时中转速很高，如果由于疏忽打开洗衣机或盖后，将手伸入，极易对人体造成伤害，为了有效避免这类事故发生，大多数洗衣机都安装有电接点，一旦开启洗衣机门或盖，就会自动断电，强迫转动部件停止，***避免的伤害的发生。

　　3、工业

　　限位开关的作用同时也表现在工业领域，主要用于将机械位移转变为电信号，使电动机运行状态***得以改变，达到控制机械动作或是程序控制。限位开关的作用真正用武之地就是在工业上，与其它设备配合组成更为复杂科学的自动化设备。机床上的限位开关，***控制了工件运动和自动进刀行程，避免碰撞事故的发生。利用限位开关使被控物在规定位置之间自动换向，得到不断的往复运动。

滚轮式行程开关组成
1：滚轮2：上转臂3&5&11：弹簧4：套架
6：滑轮7：压板8&9：触点10：横板
滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。

行程开关TS064-30Y、 TS064-12Y重型限位开关主要用途：

主要用于机床及其他生产机械、自动生产线的限位和程序控制。
